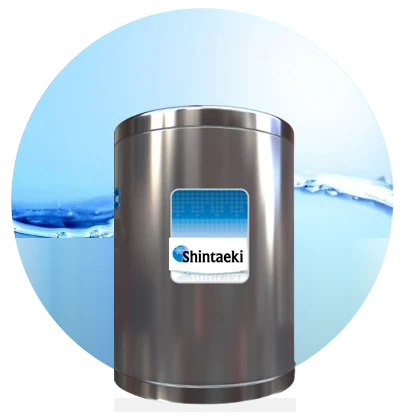

Heat Recovery Water Heater

เครื่องทำน้ำร้อนฟรีจากแอร์

เครื่องทำน้ำร้อนฟรีจากแอร์ Shintaeki คือ การนำพลังงานในการใช้เครื่องปรับอากาศที่เหลือใช้ นำมาผลิตน้ำร้อนฟรี ทำให้สามารถลดค่าใช้จ่ายในส่วนของการใช้เครื่องทำน้ำอุ่นที่มีกำลังวัตต์ค่อนข้างสูง อีกทั้งยังสามารถลดค่าไฟฟ้าของเครื่องปรับอากาศได้ถึง 10–20% เนื่องจากการนำความร้อนที่ได้จากการเปิดเครื่องปรับอากาศมาระบายผ่านเครื่องทำน้ำร้อน SHINTAEKI ซึ่งจะช่วยลดความร้อนที่เกิดจากการทำงานของเครื่องปรับอากาศ และทำให้เครื่องปรับอากาศมีประสิทธิภาพในการทำความเย็นได้มากขึ้นอีกด้วย

ติดตั้งได้กับแอร์ทุกยี่ห้อ

ติดตั้งได้กับเครื่องปรับอากาศแบบแยกส่วน ตั้งแต่ 9000 BTU เป็นต้นไป ทุกยี่ห้อ ผลิตน้ำร้อนได้อุณหภูมิสูงสุดที่ 80 องศา โดยไม่ต้องใช้ไฟฟ้า การติดตั้งและดูแลรักษาง่าย ไม่เป็นอันตรายต่อเครื่องปรับอากาศ

น้ำร้อนสูงสุด 80 °C ผลิตน้ำร้อนจากพลังงานเหลือใช้ของแอร์ โดยไม่ต้องใช้ไฟฟ้า
ลดค่าไฟแอร์ 10–20% ช่วยระบายความร้อนให้แอร์ ทำความเย็นได้มีประสิทธิภาพมากขึ้น
แอร์แยกส่วน 9000 BTU ขึ้นไป ติดตั้งได้กับเครื่องปรับอากาศแบบแยกส่วนทุกยี่ห้อ
ไม่มีปัญหาไฟฟ้ารั่ว ติดตั้งและดูแลรักษาง่าย ไม่เป็นอันตรายต่อเครื่องปรับอากาศ

เหมาะสำหรับ

บ้านพักอาศัย
โรงแรม
สปา
รีสอร์ท
ร้านเสริมสวย
โรงพยาบาล

ภาพตัดถังเครื่องทำน้ำร้อน SHINTAEKI พร้อมหมายเลขชิ้นส่วน — ภาพตัดถังจากเอกสารผลิตภัณฑ์

ส่วนประกอบของเครื่องทำน้ำร้อน SHINTAEKI

ถังชั้นนอกผลิตจาก Stainless Steel เกรด 316
ถังชั้นในผลิตจาก Duplex Stainless Steel 2304 ซึ่งเป็น Stainless ที่พัฒนาขึ้นมาใหม่ มีความเหนียวเป็นพิเศษ ทนทานต่อการกัดกร่อน และแข็งแรงทนทานสูง
ฉนวนกันความร้อนผลิตจากโพลียูรีเทนหนา 2 นิ้ว
ไส้ทำความร้อนผลิตจากไทเทเนียม ซึ่งทนทานต่อการกัดกร่อนค่อนข้างสูง
แมกนีเซียมอาโนด ช่วยจับตะกอนตะกรันในถัง
ช่องใส่ฮีตเตอร์ไฟฟ้าสำรอง ในกรณีไม่เปิดเครื่องปรับอากาศเป็นเวลานาน
ควบคุมการทำงานด้วยระบบ Digital Controller เลือกช่วงเวลาในการทำงานและควบคุมอุณหภูมิได้

ระบบการทำงานเครื่องทำน้ำร้อนฟรีจากแอร์

เครื่องทำน้ำร้อนฟรีจากแอร์ SHINTAEKI ผลิตน้ำร้อนจากพลังงานเหลือใช้จากการทำงานของเครื่องปรับอากาศ ดังนี้

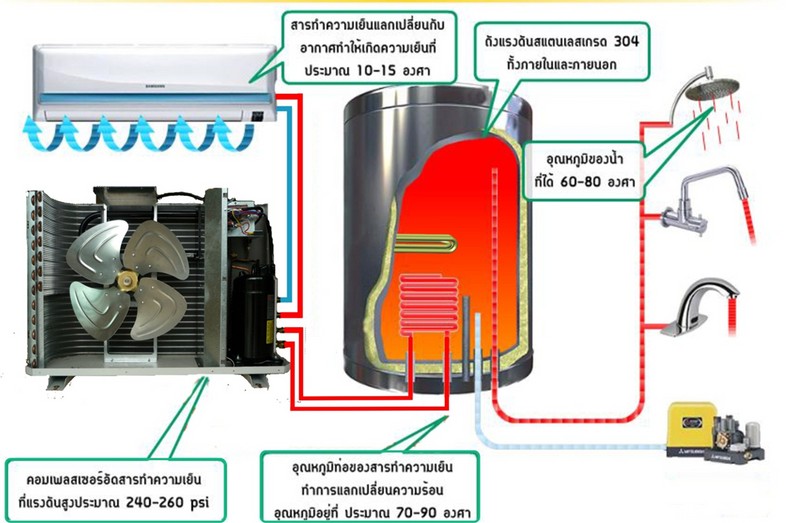

แผนภาพระบบการทำงาน: คอมเพรสเซอร์แอร์ส่งสารทำความเย็นร้อนเข้าถังน้ำร้อน แล้วจ่ายน้ำร้อนไปยังฝักบัว ก๊อก และอ่างล้างมือ

ตัดต่อวงจรของเครื่องปรับอากาศด้านท่อน้ำยา บริเวณท่อทางส่ง (Discharge) ที่ออกจากคอมเพรสเซอร์ อุณหภูมิประมาณ 80–90 องศาเซลเซียส เข้ากับถังน้ำร้อน
ความร้อนจากท่อน้ำยาถ่ายเทผ่านท่อแลกเปลี่ยนความร้อนภายในถัง ทำให้น้ำเย็นที่บรรจุในถังมีอุณหภูมิสูงขึ้น (สูงสุด 80 องศาเซลเซียส)
หลังแลกเปลี่ยนความร้อนแล้ว น้ำยาจะไหลไปสู่ระบบปรับอากาศเพื่อระบายความร้อนผ่านคอนเดนซิ่งต่อไป ตามระบบปรับอากาศปกติ

กล่องควบคุมอุณหภูมิ ระบบดิจิตอล
เลือกช่วงเวลาทำงานและควบคุมอุณหภูมิน้ำได้ตามต้องการ

10–15 °Cลมเย็นจากแอร์ หลังสารทำความเย็นแลกเปลี่ยนกับอากาศ
240–260 psiแรงดันที่คอมเพรสเซอร์อัดสารทำความเย็น
70–90 °Cอุณหภูมิท่อสารทำความเย็นที่แลกเปลี่ยนความร้อนกับน้ำ
60–80 °Cอุณหภูมิน้ำร้อนที่ได้ จ่ายไปยังฝักบัว ก๊อก และอ่างล้างมือ

ข้อมูลจำเพาะ

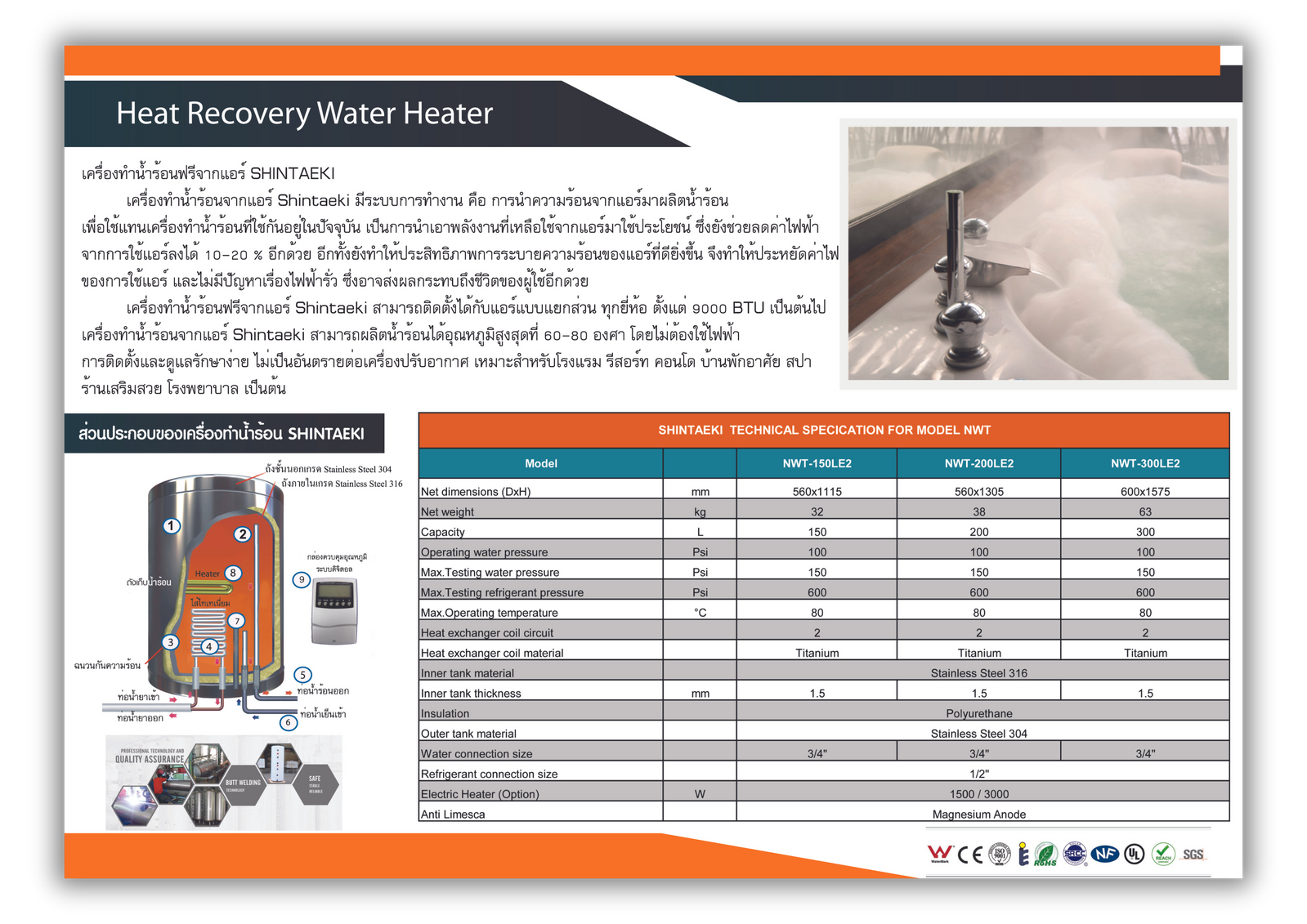

Shintaeki technical specification for model NWT — ถังขนาด 150 / 200 / 300 ลิตร

ดูเอกสารต้นฉบับ

Shintaeki technical specification for model NWT
Model	หน่วย	NWT-150LE2	NWT-200LE2	NWT-300LE2
Net dimensions (D × H)	mm	560 × 1115	560 × 1305	600 × 1575
Net weight	kg	32	38	63
Capacity	L	150	200	300
Operating water pressure	psi	100
Max. testing water pressure	psi	150
Max. testing refrigerant pressure	psi	600
Max. operating temperature	°C	80
Heat exchanger coil circuit	–	2
Heat exchanger coil material	–	Titanium
Inner tank material	–	Stainless Steel 316
Inner tank thickness	mm	1.5
Insulation	–	Polyurethane
Outer tank material	–	Stainless Steel 304
Water connection size	inch	3/4"
Refrigerant connection size	inch	1/2"
Electric heater (option)	W	1500 / 3000
Anti limescale	–	Magnesium Anode
