Heat Pump System
PROPOSAL HEATPUMP SYSTEM
Special Design Compressor for Heat Pump Water Heater
คอมเพรสเซอร์ออกแบบมาเฉพาะสำหรับการใช้งาน Heat Pump
ผลิตน้ำร้อน ได้อุณหภูมิสูงสุดถึง 80 °C และมีประสิทธิภาพดีเยี่ยม
Automatic Heat Pump Data Record
ระบบการส่งข้อมูลการทำงานของเครื่อง Heat Pump ผ่านระบบ wifi ทำให้มั่นใจ
ได้ว่าจะมีทีม service จากบริษัทช่วยดูแลเครื่อง Heat Pump ให้คุณตลอดเวลา
PROPOSAL HEATPUMP SYSTEM
-
2 Years product warrantyรับประกันผลิตภัณฑ์ 2 ปี
-
New design with minimum footprint.ดีไซน์ใหม่ ใช้พื้นที่ติดตั้งน้อย
-
SUS304 casing suitable for both indoor and outdoor.ตัวเครื่องสแตนเลส SUS304 ติดตั้งได้ทั้งภายในและภายนอกอาคาร
-

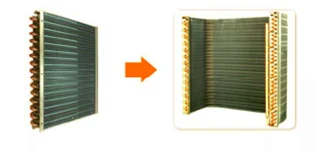

Increase evaporator for better heating efficiency.เพิ่มขนาดคอยล์ระเหย ทำความร้อนได้มีประสิทธิภาพยิ่งขึ้น
-
Optional with 80 °C water temperatureเลือกรุ่นที่ผลิตน้ำร้อนได้ถึง 80 °C
-
Available for both R134a and R410aมีให้เลือกทั้งสารทำความเย็น R134a และ R410a
หลักการทำงาน
Working principle — Heat Pump ดึงความร้อนจากอากาศมาทำน้ำร้อน ใช้ไฟฟ้าเพียงขับคอมเพรสเซอร์และพัดลม
- พัดลมดึงอากาศผ่านคอยล์ระเหย (Evaporator) สารทำความเย็นดูดซับความร้อนจากอากาศ
- คอมเพรสเซอร์อัดสารทำความเย็นให้มีแรงดันและอุณหภูมิสูงขึ้น
- สารทำความเย็นที่ร้อนถ่ายเทความร้อนให้น้ำผ่านถังแลกเปลี่ยนความร้อน ได้น้ำร้อนออกไปใช้งาน
- สารทำความเย็นผ่านวาล์วขยายตัว (Expansion valve) ลดแรงดัน แล้ววนกลับไปรับความร้อนจากอากาศใหม่
ชิ้นส่วนหลักของเครื่อง
Heat pump main component — ผลิตภัณฑ์ SHINTAEKI ได้รับการออกแบบโดยทีมวิศวกรที่เชี่ยวชาญในการออกแบบระบบ Heat Pump มากว่า 10 ปี ทั้งในกลุ่มโรงแรมและโรงงานอุตสาหกรรม
-
Compressor
Copeland & Panasonic
คอมเพรสเซอร์คุณภาพจาก Copeland และ Panasonic
-
Heat Exchanger
Tube-in-Tube
ชุดแลกเปลี่ยนความร้อนแบบท่อซ้อนท่อ ถ่ายเทความร้อนให้น้ำได้ดี
-
Electronic Expansion Valve
วาล์วขยายตัวแบบอิเล็กทรอนิกส์ ควบคุมการไหลของสารทำความเย็น
-
Screen-touch Display Board
Microcomputer intelligent control
จอสัมผัส ควบคุมด้วยไมโครคอมพิวเตอร์อัจฉริยะ
-
Copper-finned Heat Exchanger
L-STYLE blue hydrophilic fin
ครีบเคลือบสีฟ้าทนการกัดกร่อน พื้นที่แลกเปลี่ยนความร้อนมากขึ้น ท่อทองแดงร่องภายในเพื่อประสิทธิภาพสูง
ข้อมูลจำเพาะ
Air Source Heat Pump : SHINTAEKI — ตั้งแต่ 3.5 ถึง 90 kW เลื่อนตารางไปทางขวาเพื่อดูรุ่นทั้งหมด
| Model | หน่วย | SHIN-3.5W | SHIN-5.0W | SHIN-7.5W | SHIN-12.0W | SHIN-18.0W | SHIN-24.0W | SHIN-36.0W | SHIN-42.0W | SHIN-52.0W | SHIN-90.0W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Heating Performance · ประสิทธิภาพการทำความร้อน | |||||||||||
| Heating capacity | kW | 3.5 | 5.0 | 7.5 | 12.0 | 18.0 | 24.0 | 36.0 | 42.0 | 52.0 | 90.0 |
| Power input | kW | 0.833 | 1.19 | 1.79 | 2.86 | 4.29 | 5.7 | 4.6 × 2 | 5.6 × 2 | 7.0 × 2 | 12.9 × 2 |
| Running current | A | 3.8 | 5.45 | 8.20 | 13.00 | 6.55 | 8.7 | 7.0 × 2 | 8.5 × 2 | 13.0 × 2 | 19.8 × 2 |
| COP | – | 4.2 | 4.2 | 4.2 | 4.2 | 4.2 | 4.2 | 3.91 | 3.75 | 3.75 | 3.5 |
| Hot water production | L/h | 180 | 200 | 250 | 372 | 420 | 529 | 774 | 960 | 1484 | 1940 |
| General · ทั่วไป | |||||||||||
| Power supply | V/Ph/Hz | 220/1/50 | 380/3/50 | ||||||||
| Outlet water temp. | °C | 55 | |||||||||
| Rated / Max. outlet water temp. | °C | 60 | |||||||||
| Ambient temp. range | °C | −7 ~ 43 | |||||||||
| Rated pressure drop | kPa | 50 | |||||||||
| Controller | – | Micro processor based digital wire controller with LCD display | |||||||||
| Casing material | – | Stainless Steel 304 | |||||||||
| Components · ส่วนประกอบ | |||||||||||
| Compressor type | – | Rotary | Scroll | ||||||||
| Refrigerant | – | R410a | |||||||||
| Material | – | Titanium | |||||||||
| Water heat exchanger | – | High efficiency tube-in-tube or coaxial | |||||||||
| Air side heat exchanger | Type | High efficiency copper tube (interior screw) nested in aluminium fin | |||||||||
| Water connection (inlet & outlet) | inch | 1" | 1-1/4" | 2" | 2" | 2-1/2" | 2" | ||||
| Coil type | – | Fin-tube: blue coated aluminium fins + inner | |||||||||
| Coil tube dia. | mm | 7 or 7.94 | |||||||||
| Coil rows | Nos. | 1 | |||||||||
| Operating Control · การควบคุม | |||||||||||
| Type | – | Full-automatic, intelligence | |||||||||
| Control panel | – | LED display, back light | |||||||||
| Display | – | Water tank temp., Ambient temp., Time, Operating mode, Discharge temp., Coil temp., Error code | |||||||||
| Setting | – | Time, Time On/Off, Water tank temp., Defrosting cycle, Start temp. of defrosting, Exit temp. of defrosting, Exit cycle of defrosting, Power lost memory | |||||||||
| Defrosting | – | Automatic 4 way valve reverse | |||||||||
| Protection function | – | Compressor overload, discharge temp. and etc. | |||||||||
| Dimensions · ขนาดและน้ำหนัก | |||||||||||
| Noise level | dB(A) | 43 | 48 | 52 | 54 | 55 | 56 | 58 | 65 | 60 | 70 |
| Dimensions (L × W × H) | mm | 930 × 360 × 550 | 930 × 360 × 550 | 930 × 360 × 550 | 720 × 720 × 820 | 720 × 720 × 1050 | 1185 × 430 × 1255 | 1405 × 800 × 1050 | 1405 × 800 × 1050 | 1498 × 798 × 1443 | 2000 × 1005 × 1975 |
| Net weight | kg | 40 | 65 | 75 | 90 | 125 | 130 | 250 | 260 | 330 | 500 |
ข้อมูลตามเอกสารผู้ผลิต อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งล่วงหน้า — สอบถามรุ่นที่เหมาะกับการใช้งานได้ที่ 089-449-7186
All In One Heat Pump Water Heater
ระบบพลังงานคู่ด้วยเทคโนโลยีอากาศ-น้ำและเทคโนโลยีน้ำอิเล็กทรอนิกส์อัจฉริยะ
ผสานรวมเทคโนโลยีเพื่อให้ได้น้ำร้อนในระยะเวลาอันสั้นและทุกสภาพอากาศ ซึ่งหมายความว่า
การใช้น้ำร้อนนั้นสะดวกสบายและเพลิดเพลินไปกับการผสมผสานที่ลงตัวของการออกแบบประหยัดพลังงาน
สามารถใช้งานได้ในอุณหภูมิ -15 ถึง 70 องศาเซลเซียส ทุกที่ทุกเวลาเพื่อเพลิดเพลินกับน้ำร้อน
Features
- วัสดุภายในถัง : สแตนเลสสตีลดูเพล็กซ์เกรดสูง 2250/2304 มีให้เลือก
- จอแสดงผลควบคุม : แบบสัมผัสที่สวยงาม พร้อมฟังก์ชั่น WIFI เป็นตัวเลือก
- มอเตอร์พัดลม : EC เป็นตัวเลือก เพื่อประสิทธิภาพที่สูงขึ้นและ การทำงานที่เงียบเป็นพิเศษ
- ประสิทธิภาพสูง : ขดลวดทองแดงภายนอกหุ้มถังด้านใน ซึ่งมีประสิทธิภาพและปลอดภัยกว่าสำหรับผู้ใช้
- สารทำความเย็น : R410A ที่เป็นมิตรต่อสิ่งแวดล้อม
- การป้องกัน : การกัดกร่อนขั้นสูงสำหรับถังน้ำ ขั้วบวกไฟฟ้าไทเทเนียม เป็นตัวเลือก
โครงสร้างภายใน: ขดลวดทองแดงพันรอบถังด้านนอก แยกน้ำออกจากสารทำความเย็น
Shintaeki Heat Pump Specification
All In One Heat Pump Water Heater
| Model | HP-SHIN-300L |
|---|---|
| Rated heating capacity | 3000 W |
| Tank nominal capacity | 300 L |
| Energy efficiency class | A |
| COP A20/W55 | 3.75 |
| Rated heating current | 3.7 A |
| Heating rated power | 810 W |
| Max. input current | 6.5 A |
| Max. input power | 1100 W |
| Power supply | 220 ~ 240V / 1Ph / 50Hz |
| Compressor brand | Panasonic / Mitsubishi / GMCC |
| Refrigerant | R410A |
| Controller | LCD digital display |
| Type of defrosting | Reverse circulation |
| Expansion valve | Electronic expansion valve included |
| Fan motor | AC fan motor |
| Water tank inner tank material | Stainless steel SUS304 |
| Inner tank material thickness | 2.0 mm |
| Outer tank shell material | Galvanized steel with white or silver-grey color painting, black color ABS plastic top cover |
| Water tank insulation | PU foaming insulation |
| Water tank insulation thickness | 45–50 mm |
| Heat pump heat exchanger coil | Outside wrapping |
| Auxiliary electrical heating | 3 kW / 220~240V / 50Hz |
| Mg. anode | G3/4" female, Ø22 × 300 mm |
| Water drain connection | Male G1/2 |
| Max. water temperature | 70 °C |
| Rated water temperature | 55 °C |
| Max. working pressure of tank | 1.0 MPa |
| Rated water pressure | 0.6 MPa |
| Set point relief valve | 0.7 MPa |
| Working ambient temperature | 0 °C ~ 43 °C |
| Water-proof resistance class | IPX0 |
| Hot water supply (L/h, 15 °C → 55 °C) | 134 L/h |
| Sound pressure level | < 50 dB(A) |
| Net weight | 85 kg |
| Net dimensions | 640 × 1780 mm |

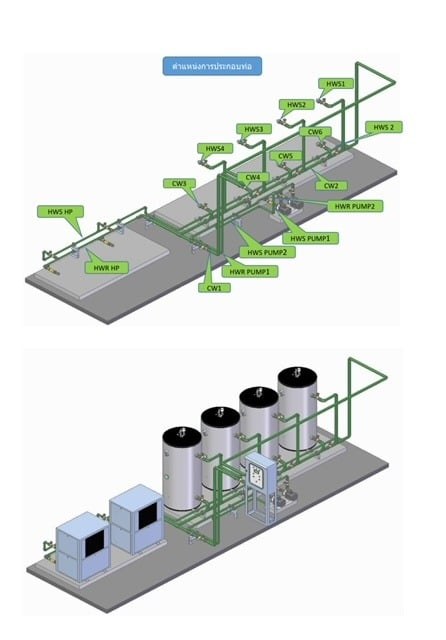

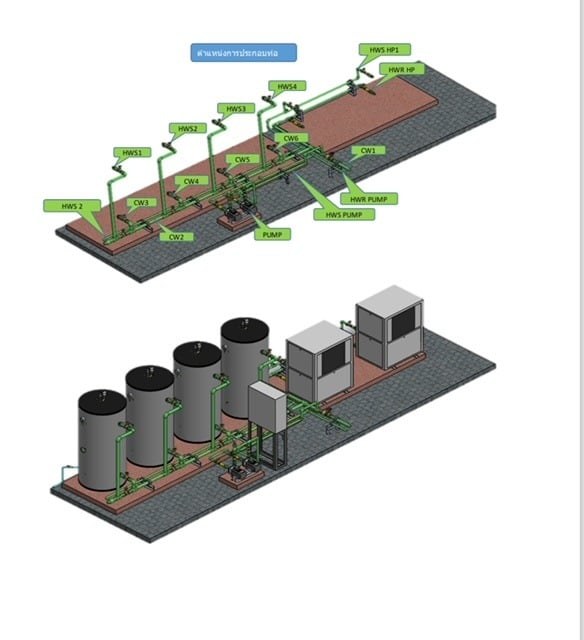

ตัวอย่างแบบการติดตั้ง วางระบบ Heat Pump
ตัวอย่างการวางระบบ Heat Pump ร่วมกับถังเก็บน้ำร้อนและระบบท่อ — กดที่ภาพเพื่อดูขนาดใหญ่
สอบถามรุ่นและขนาด
ที่เหมาะกับอาคารของคุณ
โทร 089-449-7186 , 089-497-9681
ทีมวิศวกรช่วยเลือกรุ่นและคำนวณผลประหยัดเบื้องต้นให้
